NAZWA ZADANIA

ODNOWA NAWIERZCHNI DROGI POWIATOWEJ NR 1320N  NA ODCINKU KWIATKOWO - KANDYTY I BUDOWA CHODNIKA W MSC. STEGA MAŁA

DŁUGOŚĆ ODCINKÓW DRÓG OBJĘTYCH ZADANIEM (mb.)

PRZEBUDOWA

BUDOWA

REMONT

ŁĄCZNIE

DR. POWIATOWE

6633

6633

KOSZTY REALIZACJI ZADANIA BRUTTO (z VAT w zł)

WKŁAD WŁASNY

WNIOSKOWANA DOTACJA

ŁĄCZNIE

1 364 854,58

1 364 854

2 729 708,58

SZCZEGÓŁOWY OPIS ZADANIA (zakres rzeczowy, wymiary, parametry)

„Odnowa nawierzchni drogi powiatowej nr 1320N Żelazna Góra –Lelkowo – Kandyty – Górowo Iławeckie na odcinku Kwiatkowo – Kandyty i budowa chodnika w msc. Stega Mała” to inwestycja celu publicznego, której głównym założeniem jest poprawa warunków komunikacyjnych i bezpieczeństwa ruchu poprzez odnowę nawierzchni jezdni (od km 17+559 do km 24+192 o szerokości jezdni 5,0 mb) i budowę chodnika.

Przedmiotowe zamierzenie budowlane będzie realizowane na obszarze Gminy Górowo Iławeckie w Powiecie bartoszyckim na obszarze zabudowanym (Stega Mała, Kandyty) i niezabudowanym.

W ramach wnioskowanego przedsięwzięcia przewidziano m.in: wykonanie nawierzchni bitumicznej, budowę chodnika z kostki brukowej betonowej oraz ustawienie barier ochronnych.

Zakres rzeczowy, wymiary, parametry:

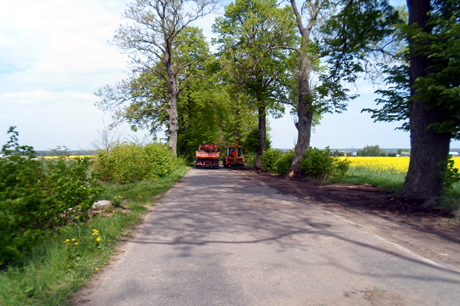

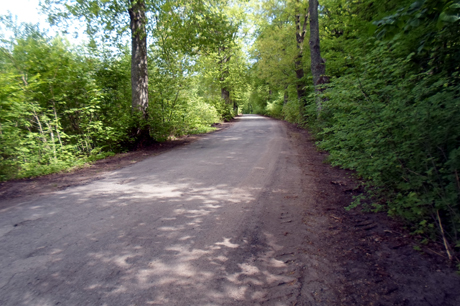

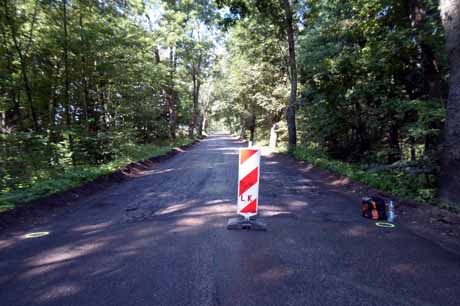

Jezdnia odcinek Kwiatkowo – Kandyty:

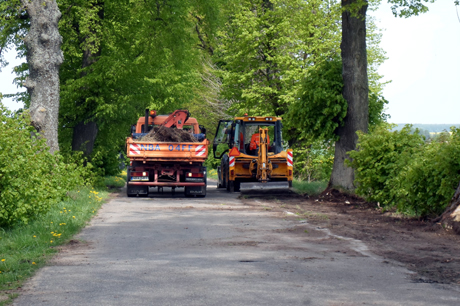

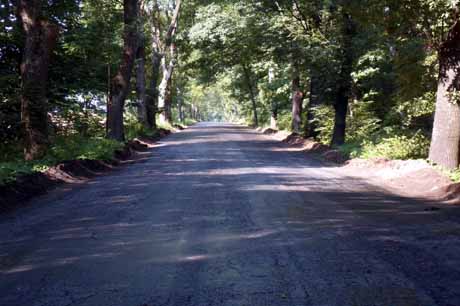

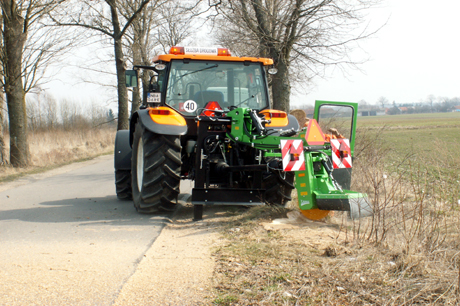

1.      Ścięcie zawyżonego pobocza drogi o grub. 10 cm – 13 266,00 m²;

2.      Mechaniczne oczyszczenie istniejącej nawierzchni – 33 165,00 m²;

3.      Skropienie nawierzchni emulsją asfaltową – 33 165,00 m²;

4.      Wyrównanie istniejącej podbudowy mieszanką mineralno-asfaltowa – 1 989,90 t;

5.      Skropienie nawierzchni emulsją asfaltową – 33 165,00 m²;

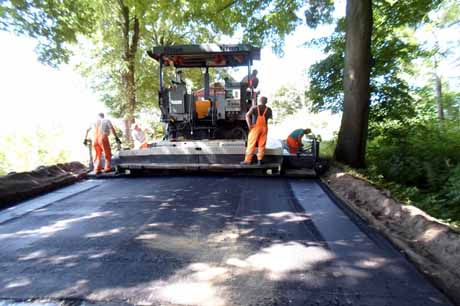

6.      Wykonanie warstwy wiążącej z mieszanki mineralno – asfaltowej gr. 4 cm – 33 165,00 m²;

7.      Skropienie nawierzchni emulsją asfaltową – 33 165,00 m²;

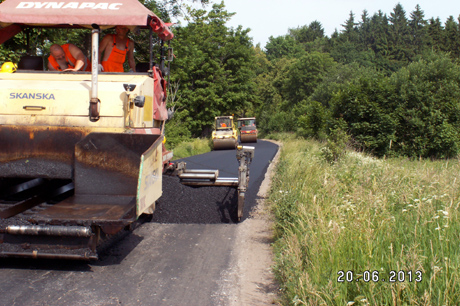

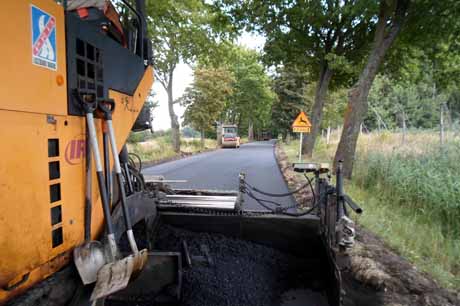

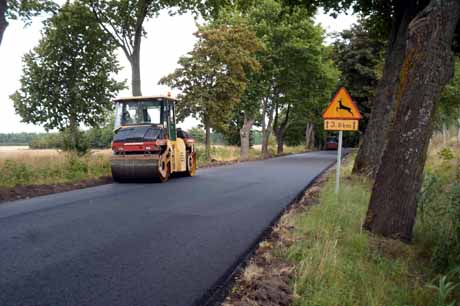

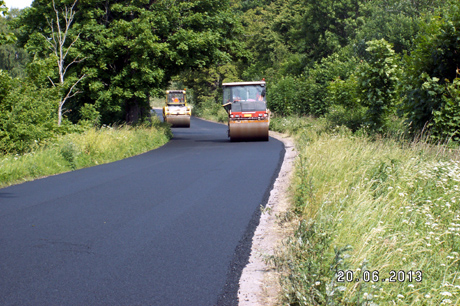

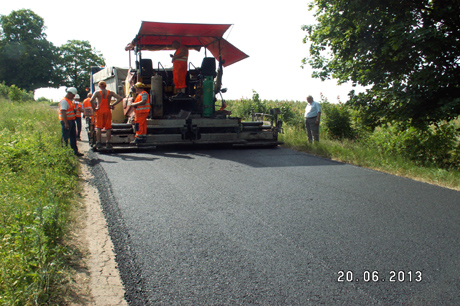

8.      Wykonanie warstwy ścieralnej z mieszanki mineralno – asfaltowej gr. 4 cm – 33 165,00 m²;

9.      Uzupełnienie poboczy pospółką gr. 10 cm – 13 266,00 m²;

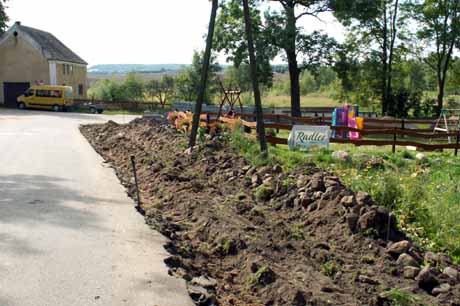

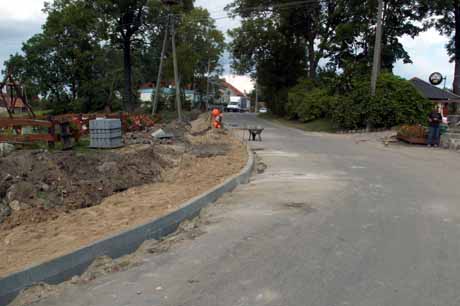

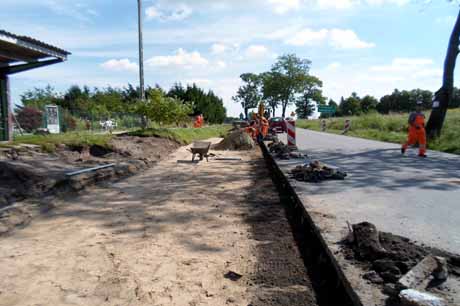

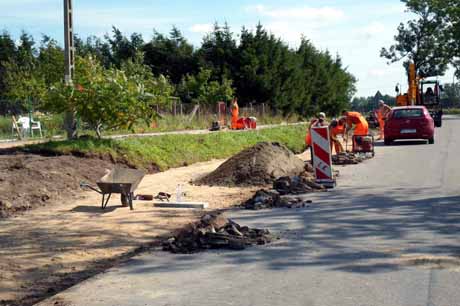

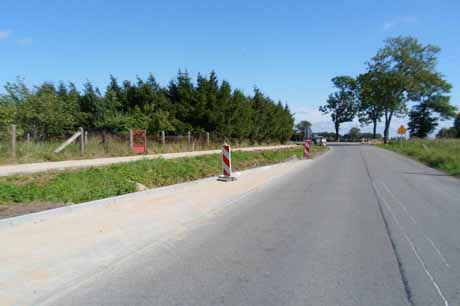

Wykonanie chodnika w msc. Stega Mała

1.       Ułożenie rur osłonowych na przewody telekomunikacyjne – 22,50 mb;

2.       Mechaniczne wykonanie koryta pod chodnik gł. 20 cm – 303,00 m²;

3.       Wykonanie warstwy odsączającej z piasku gr. 10 cm  – 303,00 m²;

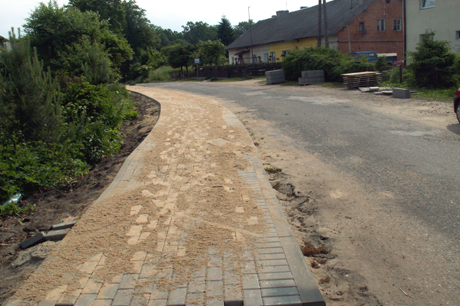

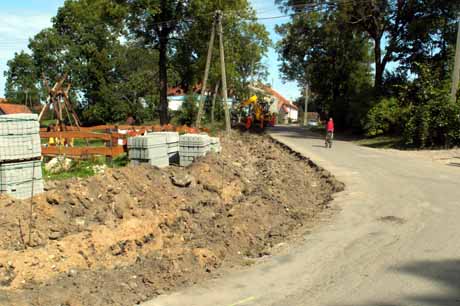

4.       Wykonanie chodnika z kostki brukowej betonowej gr. 6 cm – 303,00 m²;

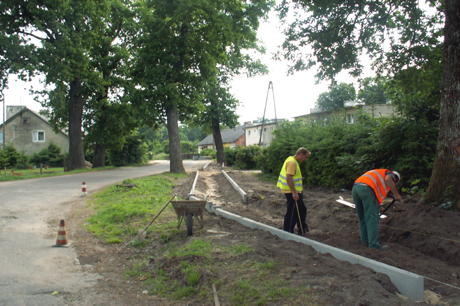

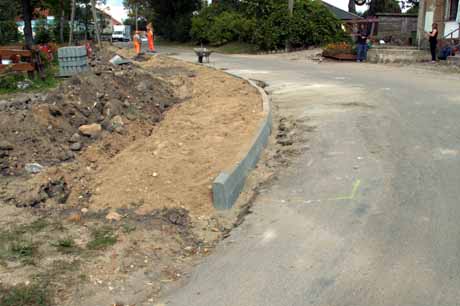

5.       Ustawianie krawężnika betonowego 15x30 cm – 40,00 mb;

6.       Ustawianie krawężnika betonowego 12x25 cm – 8,00 mb;

7.       Ustawienie obrzeży betonowych 30x8 cm na podsypce piaskowej – 362,00mb;

Urządzenia bezpieczeństwa ruchu

1.       Wykonanie oznakowania poziomego w miejscu przejścia dla pieszych w msc. Stega Mała – 10,00 m²;

2.       Wykonanie oznakowania pionowego drogi w msc. Stega Mała – 2 szt.

3.       Montaż urządzeń bezpieczeństwa ruchu drogowego – barier ochronnych w msc. Kandyty – 120 mb.

Remont przepustów w km 18+087; 21+362; 22+396; 23+394

HARMONOGRAM RZECZOWO-FINANSOWY REALIZACJI ZADANIA

Lp.

Elementy i rodzaje robót

Koszt (z VAT w zł)

1.

Wykonanie robót budowlanych

2 729 708,58

Ogółem:

2 729 708,58

ZEWNĘTRZNE ŹRÓDŁA FINANSOWANIA WKŁADU WŁASNEGO

Lp.

Nazwa partnera

Umowa o partnerstwie

(tytuł, data, sygnatura)

Wartość (zł)

1

Gmina Górowo Iławeckie

100 000,00

Suma (zł):

100 000,00

Udział we wkładzie własnym (%):

7,33

NAZWA ZADANIA

ODNOWA NAWIERZCHNI DROGI POWIATOWEJ NR 1394N  NA ODCINKU WITKI - PIENY I BUDOWA CHODNIKA ORAZ ZATOKI AUTOBUSOWEJ W MSC. WIATROWIEC

DŁUGOŚĆ ODCINKÓW DRÓG OBJĘTYCH ZADANIEM (mb.)

PRZEBUDOWA

BUDOWA

REMONT

ŁĄCZNIE

DR. POWIATOWE

4570

4570

KOSZTY REALIZACJI ZADANIA BRUTTO (z VAT w zł)

WKŁAD WŁASNY

WNIOSKOWANA DOTACJA

ŁĄCZNIE

1 042 205,58

1 042 205

2 084 410,58

11. SZCZEGÓŁOWY OPIS ZADANIA (zakres rzeczowy, wymiary, parametry)

,,Odnowa nawierzchni drogi powiatowej nr 1394N na odcinku Witki - Pieny i budowa chodnika oraz zatoki autobusowej w msc. Wiatrowiec” jest inwestycją celu publicznego, polegającą na odnowie nawierzchni jezdni (od km 0+053 do km 4+623 o szerokości jezdni 5,5 mb); budowie chodnika oraz zatoki autobusowej, której celem jest poprawa warunków komunikacyjnych i bezpieczeństwa ruchu oraz remont przepustu.

Przedmiotowe zamierzenie budowlane będzie realizowane na obszarze Gminy Bartoszyce i Sępopol w Powiecie Bartoszyckim na obszarze zabudowanym (Witki i Wiatrowiec) i niezabudowanym.

W ramach wnioskowanego przedsięwzięcia przewidziano m.in: wykonanie nawierzchni bitumicznej, wykonanie chodnika z kostki brukowej betonowej, wykonanie poboczy oraz wykonanie zatoki autobusowej z peronem dla pasażerów.

Zakres rzeczowy, wymiary, parametry:

Jezdnia odcinek

1.      Ścięcie zawyżonego pobocza drogi o grub. 10 cm – 9 140,00 m²;

2.      Mechaniczne oczyszczenie istniejącej nawierzchni – 25 135,00 m²;

3.      Skropienie nawierzchni emulsją asfaltową – 25 135,00 m²;

4.      Wyrównanie istniejącej nawierzchni mieszanką mineralno-asfaltowa – 1 508,10 t;

5.      Skropienie nawierzchni emulsją asfaltową – 25 135,00m²;

6.      Wykonanie warstwy wiążącej z mieszanki mineralno – asfaltowej gr. 4 cm – 25 135,00 m²;

7.      Skropienie nawierzchni emulsją asfaltową – 25 135,00 m²;

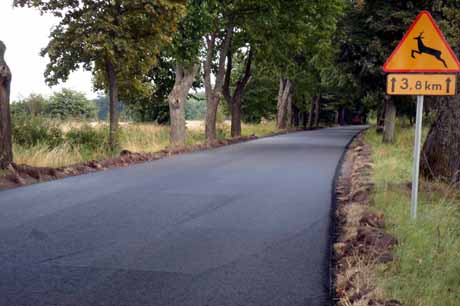

8.      Wykonanie warstwy ścieralnej z mieszanki mineralno – asfaltowej gr. 4 cm – 25 135,00 m²;

9.      Uzupełnienie poboczy pospółką – 9 140,00 m²;

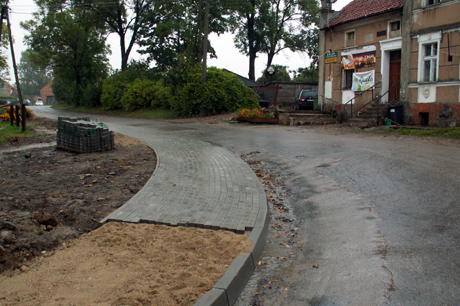

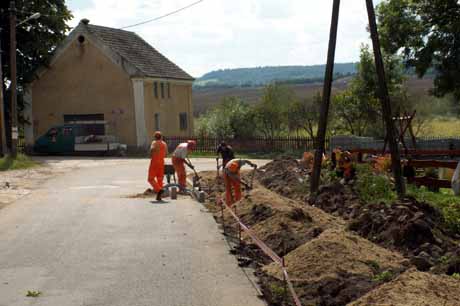

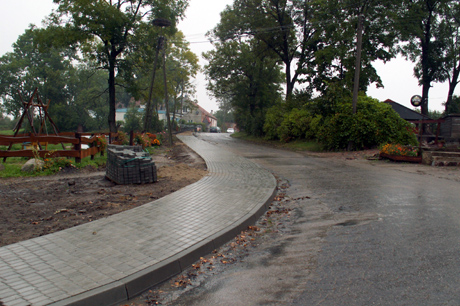

Wykonanie chodnika w msc. Wiatrowiec

1.       Mechaniczne wykonanie koryta pod chodnik gł. 20 cm – 829,00 m²;

2.       Wykonanie warstwy odsączającej z piasku gr. 10 cm  – 829,00 m²;

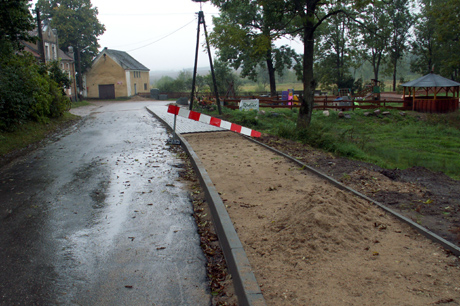

3.       Wykonanie chodnika z kostki brukowej betonowej gr. 6 cm – 829,00 m²;

4.       Ustawienie obrzeży betonowych 30x8 cm na podsypce piaskowej – 1 075,00mb;

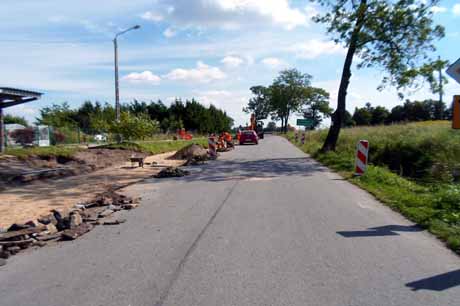

Wykonanie zatoki autobusowej w msc. Wiatrowiec

1.       Wykonanie ławy z kruszywa naturalnego pod przepust gr. 10 cm – 1,20 m³;

2.       Wykonanie przepustu z rur polietylenowych o średnicy 40 cm – 30mb;

3.       Wykonanie ścianek czołowych na wlotach przepustu – 2 szt;

4.       Mechaniczne wykonanie koryta pod zatokę autobusową gł. 55 cm – 114,00 m2;

5.       Wykonanie warstwy odsączającej z piasku gr.  20 cm  - 114,00 m²

6        Podbudowa z kruszywa łamanego stabilizowanego mechanicznie gr. 24 cm - 114,00 m²;

7.       Wykonanie zatoki autobusowej z kostki brukowej betonowej o gr. 8 cm  - 114,00 m²;

8.       Ustawianie krawężników 15x30 cm – 56,50 mb;

9.       Ustawianie krawężników 12x25 cm - 56,00 mb.

Remont przepustu w km 2+771.

HARMONOGRAM RZECZOWO-FINANSOWY REALIZACJI ZADANIA

Lp.

Elementy i rodzaje robót

Koszt (z VAT w zł)

1.

Wykonanie robót budowlanych

2 084 410,58

Ogółem:

2 084 410,58

ZEWNĘTRZNE ŹRÓDŁA FINANSOWANIA WKŁADU WŁASNEGO

Lp.

Nazwa partnera

Umowa o partnerstwie

(tytuł, data, sygnatura)

Wartość (zł)

1

Gmina Bartoszyce

Umowa z dnia 20 września 2012r.

120 000,00

2

Gmina Sępopol

Umowa z dnia 20 września 2012r.

100 000,00

Suma (zł):

220 000,00

Udział we wkładzie własnym (%):

21,11
